Spezifikationen
| Allgemeine Daten | |

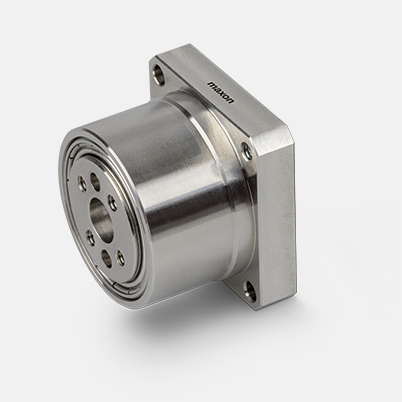

| Getriebeart | GSW |
| Aussendurchmesser | 20 mm |
| Getriebedaten | |
| Untersetzung | 100 : 1 |
| Max. Drehmoment dauernd | 1 Nm |
| Max. Drehmoment kurzzeitig | 1.8 Nm |
| Max. Eingangsdrehzahl dauernd | 2000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 10000 min-1 |
| Max. Wirkungsgrad | 74 % |
| Massenträgheitsmoment | 0.8 gcm² |
| Mech. Positioniergenauigkeit | 2.4 arcmin |
| Mech. Wiederholgenauigkeit | 0.3 arcmin |
| Hystereseverlust | 3.0 arcmin |
| Verdrehsteifigkeit C1 | 0.000002 10⁴ Nm/rad |
| Verdrehsteifigkeit C2 | 0.0000027 10⁴ Nm/rad |
| Verdrehsteifigkeit C3 | 0.000003 10⁴ Nm/rad |
| Drehmoment M1 | 0.1 Nm |
| Drehmoment M2 | 0.2 Nm |
| Anlaufmoment unbelastet | 2.1 mNm |
| Rückdrehmoment unbelastet | 0.3 Nm |
| Ratschmoment | 5 Nm |
| Knickmoment | 10 Nm |
| Technische Daten | |
| Abtriebswellenlagerung | Wälzlager |
| Kippsteifigkeit | 0.2 Nm/arcmin |
| Max. Kippmoment | 0.9 Nm |
| dynamische Tragzahl | 1456 N |
| statische Tragzahl | 1060 N |
| Abstand Wälzlagermitte zu Abtrieb | 4 mm |
| Produkt | |
| Gewicht | 32 g |
