Spezifikationen
| Allgemeine Daten |
| Getriebeart |
GSW |
| Aussendurchmesser |
55 mm |
| Bauart |
A |
| Getriebedaten |
| Untersetzung |
50 : 1 |
| Max. Drehmoment dauernd |
4.8 Nm |
| Max. Drehmoment kurzzeitig |
12 Nm |
| Max. Eingangsdrehzahl dauernd |
3500 min-1 |
| Max. Eingangsdrehzahl kurzzeitig |
8500 min-1 |
| Max. Wirkungsgrad |
72 % |
| Massenträgheitsmoment |
43.5 gcm² |
| Getriebelänge (L1) |
30.3 mm |
| Mech. Positioniergenauigkeit |
1.5 arcmin |
| Mech. Wiederholgenauigkeit |
0.01 arcmin |
| Hystereseverlust |
2.5 arcmin |
| Verdrehsteifigkeit C1 |
0.29 10⁴ Nm/rad |
| Verdrehsteifigkeit C2 |
0.37 10⁴ Nm/rad |
| Verdrehsteifigkeit C3 |
0.47 10⁴ Nm/rad |
| Drehmoment M1 |
1.6 Nm |
| Drehmoment M2 |
3.2 Nm |
| Anlaufmoment unbelastet |
7.1 mNm |
| Rückdrehmoment unbelastet |
1.5 Nm |
| Ratschmoment |
60 Nm |
| Knickmoment |
190 Nm |
| Technische Daten |
| Abtriebswellenlagerung |
Kreuzrollenlager |
| Kippsteifigkeit |
9.0 Nm/arcmin |
| Max. Kippmoment |
28.0 Nm |
| Max. radiale Belastung |
1650 N |
| dynamische Tragzahl |
1890 N |
| statische Tragzahl |
2140 N |
| Abstand Wälzlagermitte zu Abtrieb |
10 mm |
| Teilkreisdurchmesser Wälzlager |
34.7 mm |
| Umgebungstemperatur |
-40...+100 °C |
| Produkt |
| Gewicht |
300 g |
Beschreibung

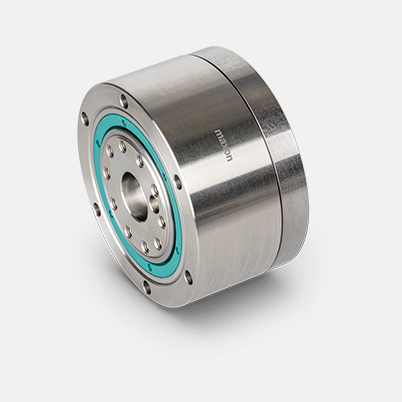

Die Wellgetriebe eignen sich hervorragend für hochpräzise Positionieraufgaben z.B. in der Robotik wie auch in anderen anspruchsvollen Anwendungen. Ihr spielfreies Design, die hohe Drehmomentübertragung und hohe Torsionssteifigkeit bei unerreichtem Wirkunsgrad machen die Wellgetriebe zur besten Wahl bei engen Platzverhältnissen.
