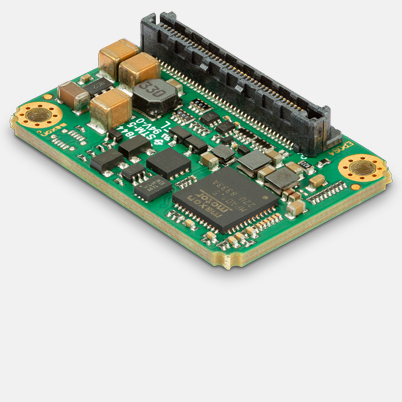

EPOS4 Micro 24/5 CAN, digitale Positioniersteuerung, 5 A, 10-24 VDC

Artikelnummer 638328

EPOS4 Micro 24/5 CAN, digitale Positioniersteuerung, 5 A, 10-24 VDC
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 240.52
5-19 € 211.68
20-49 € 181.99
ab 50 Auf Anfrage

Spezifikationen

Produkt
Gewicht 6 g
Motor
DC-Motoren bis 120 W
EC-Motoren bis 120 W
Sensor
kein Sensor (DC-Motoren) Ja
Digitaler Inkremental-Encoder (2-Kanal, single ended) Ja
Digitaler Inkremental-Encoder (2-Kanal, differentiell) Ja
Digitaler Inkremental-Encoder (3-Kanal, differentiell) Ja
Digitale Hall-Sensoren (EC-Motoren) Ja
SSI Absolut Encoder Ja
Betriebsarten
Stromregler ja (Drehmoment)
Drehzahlregler Ja
Positionsregler Ja
Elektrische Daten
Betriebsspannung Vcc (min.) 10 V
Betriebsspannung Vcc (max.) 24 V
Logikversorgung Vc (min) optional 10 V
Logikversorgung Vc (max.) optional 24 V
Max. Ausgangsspannung (Faktor * Vcc) 0.9
Max. Ausgangsstrom Imax 15 A
Max. Dauer des max. Ausgangsstroms Imax 10 s
Ausgangsstrom dauernd Icont 5 A
Taktfrequenz der Endstufe 50 kHz
Abtastfreuquenz PI Stromregler 25 kHz
Abtastfreuquenz PI Drehzahlregler 2.5 kHz
Abtastfreuquenz PID Positionsregler 2.5 kHz
Max. Wirkungsgrad 98 %
Max. Drehzahl (DC-Motoren) 100000 min-1
Max. Drehzahl (1 Polpaar) Blockkommutierung 100000 min-1
Max. Drehzahl (1 Polpaar) Sinuskommutierung 50000 min-1
Eingänge
Hall-Sensor-Signale H1, H2, H3
Encoder-Signale A, A\, B, B\, I, I\
Max. Encoder Eingangsfrequenz 6.2 MHz
Sensor-Signale Clock, Data
Digitale Eingänge 5
Funktionen der digitalen Eingänge Endschalter, Referenzschalter, General Purpose, Touch Probe
Analoge Eingänge 2
Auflösung, Bereich, Schaltung 12-bit, -10…+10V, differentiell
Funktionen der Eingänge General Purpose, Set Value Current, Set Value Velocity
Ausgänge
Digitale Ausgänge 3
Funktionen der digitalen Ausgänge Haltebremse, General Purpose
Analoge Ausgänge 1
Auflösung, Bereich 12-bit, -4…+4V
Funktionen der analogen Ausgänge General Purpose
Spannungsausgänge
Hall-Sensor-Versorgungsspannung siehe "Sensor-Versorgungsspannung
Encoder-Versorgungsspannung siehe "Sensor-Versorgungsspannung
Sensor-Versorgungsspannung +5 VDC, max. 150 mA
Schnittstellen
RS232 ja
USB (Full Speed) ja
CAN Ja
CANopen Slave
CANopen application layer CiA 301
CANopen frameworks CiA 305
CANopen profiles motion control CiA 402
Gateway Funktion RS232 zu CAN ja
Gateway Funktion USB zu CAN ja
Anzeige
Statusanzeige Bereit grüne LED
Statusanzeige Fehler rote LED
Schutzfunktion
Schutzfunktionen Strombegrenzung, Überstrom, Übertemperatur, Unterspannung, Überspannung, Spannungstransienten, Kurzschluss der Motorleitung, Verlust des Feedbacksignals
Umgebungsbedingungen
Temperatur – Betrieb (min.) -30 °C
Temperatur – Betrieb (max.) 45 °C
Temperatur – Erweitert +45…+68.8 °C, Derating: -0.210 A/°C
Temperatur – Lagerung (min.) -40 °C
Temperatur – Lagerung (max.) 85 °C
Luftfeuchtigkeit (nicht kondensierend) (min.) 5 %
Luftfeuchtigkeit (nicht kondensierend) (max.) 90 %
Mechanische Daten
Gewicht 6 g
Abmessung (Länge) 32 mm
Abmessung (Breite) 22 mm
Abmessung (Höhe) 7 mm
Befestigung Befestigungsbohrungen für Schrauben M2
Software
Installationsprogramm EPOS Setup
Grafische Benutzeroberfläche EPOS Studio
Betriebssystem Windows 10, 8, 7
Windows-DLL für PC 32-/64-bit
Linux Shared Object Library X86 32-/64-bit, ARMv6/v7/v8 32-bit, ARMv8 64-bit
CAN Interfaces IXXAT, Vector, National Instruments, Kvaser
Programmierbeispiel MS Visual C#, MS Visual C++, MS Visual Basic, MS Visual Basic.NET, Borland C++, Borland Delphi, NI LabView, NI LabWindows/CVI
Funktionen
CANopen Profile Position Mode Ja
CANopen Profile Velocity Mode Ja
CANopen Homing Mode Ja
CANopen Cyclic Synchronuous Position Ja
CANopen Cyclic Synchronuous Velocity Ja
CANopen Cyclic Synchronuous Torque Ja
Analog Set Value Commands Ja
Position Control Feed Forward Ja
Velocity Control Feed Forward Ja
Dual loop position and Velocity Control Ja
Position Marker / Touch Probe Ja
Quickstop Ja
Enable Ja
Control of holding brakes Ja
Advanced automatic control settings Ja

Beschreibung

Die EPOS4 Micro 24/5 CAN ist ein miniaturisiertes OEM Positioniersteuerungs-Modul für die Integration in einachsige oder mehrachsige Motion Control Systeme. Geeignet für die Ansteuerung eines bürstenbehafteten DC-Motors mit Encoder oder eines bürstenlosen EC-Motors (BLDC) mit Hallsensoren und Encoder bis 120 Watt / 360 Watt.
