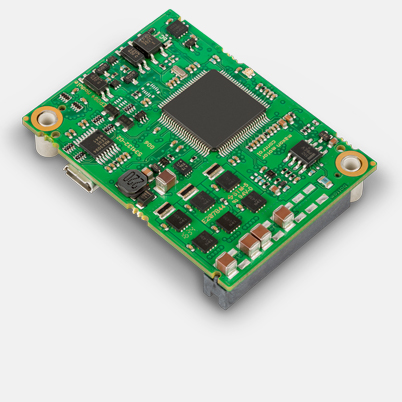

EPOS4 Module 24/1.5, digitale Positioniersteuerung, 1.5 A, 10 - 24 VDC
Artikelnummer 536630
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 301.36 |
| 5-19 | € 265.26 | |
| 20-49 | € 227.99 | |
| ab 50 | Auf Anfrage |
Spezifikationen
| Produkt | |
| Gewicht | 17 g |
| Motor | |
| DC-Motoren bis | 36 W |
| EC-Motoren bis | 36 W |
| Sensor | |
| kein Sensor (DC-Motoren) | Ja |
| Digitaler Inkremental-Encoder (2-Kanal, single ended) | Ja |
| Digitaler Inkremental-Encoder (2-Kanal, differentiell) | Ja |
| Digitaler Inkremental-Encoder (3-Kanal, differentiell) | Ja |
| Digitale Hall-Sensoren (EC-Motoren) | Ja |
| SSI Absolut Encoder | Ja |
| Analoger Inkremental-Encoder (2-Kanal, differentiell) | Ja |
| Betriebsarten | |
| Stromregler | Ja (Drehmoment) |
| Drehzahlregler | Ja |
| Positionsregler | Ja |
| Elektrische Daten | |
| Betriebsspannung Vcc (min.) | 10 V |
| Betriebsspannung Vcc (max.) | 24 V |
| Logikversorgung Vc (min) optional | 10 V |
| Logikversorgung Vc (max.) optional | 24 V |
| Max. Ausgangsspannung (Faktor * Vcc) | 0.9 |
| Max. Ausgangsstrom Imax | 4.5 A |
| Max. Dauer des max. Ausgangsstroms Imax | 30 s |
| Ausgangsstrom dauernd Icont | 1.5 A |
| Taktfrequenz der Endstufe | 100 kHz |
| Abtastfreuquenz PI Stromregler | 25 kHz |
| Abtastfreuquenz PI Drehzahlregler | 2.5 kHz |
| Abtastfreuquenz PID Positionsregler | 2.5 kHz |
| Max. Wirkungsgrad | 89 % |
| Max. Drehzahl (DC-Motoren) | 100000 min-1 |
| Max. Drehzahl (1 Polpaar) Blockkommutierung | 100000 min-1 |
| Max. Drehzahl (1 Polpaar) Sinuskommutierung | 50000 min-1 |
| Eingänge | |
| Hall-Sensor-Signale | H1, H2, H3 |
| Encoder-Signale | A, A\, B, B\, I, I\ |
| Max. Encoder Eingangsfrequenz | 6.2 MHz |
| Sensor-Signale | A, A\, B, B\, I, I\, Clock, Clock\, Data, Data\ |
| Digitale Eingänge | 8 |
| Funktionen der digitalen Eingänge | Endschalter, Referenzschalter, General Purpose, Touch Probe |
| Analoge Eingänge | 2 |
| Auflösung, Bereich, Schaltung | 12-bit, -10…+10V, differentiell |
| Funktionen der Eingänge | General Purpose, Set Value Current, Set Value Velocity |
| Ausgänge | |
| Digitale Ausgänge | 3 |
| Funktionen der digitalen Ausgänge | Haltebremse, General Purpose |
| Analoge Ausgänge | 2 |
| Auflösung, Bereich | 12-bit, -4…+4V |
| Funktionen der analogen Ausgänge | General Purpose |
| Spannungsausgänge | |
| Hall-Sensor-Versorgungsspannung | siehe "Sensor-Versorgungsspannung" |
| Encoder-Versorgungsspannung | siehe "Sensor-Versorgungsspannung" |
| Sensor-Versorgungsspannung | +5 VDC, max. 100 mA |
| Hilfs-Ausgangsspannung | +5 VDC, max. 150 mA |
| Schnittstellen | |
| RS232 | Ja |
| USB (Full Speed) | Ja |
| CAN | Ja |
| CANopen | Slave |
| CANopen application layer | CiA 301 |
| CANopen frameworks | CiA 305 |
| CANopen profiles motion control | CiA 402 |
| Gateway Funktion RS232 zu CAN | Ja |
| Gateway Funktion USB zu CAN | Ja |
| EtherCAT | IEC 61158 Type 12 Slave |
| CoE (CAN application layer over EtherCAT) | CiA 402 |
| FoE (File transfer over EtherCAT) | Ja |
| Distributed Clocks Support | Ja |
| Variables PDO-Mapping | Ja |
| Anzeige | |
| Statusanzeige Bereit | grüne LED |
| Statusanzeige Fehler | rote LED |
| Schutzfunktion | |
| Schutzfunktionen | Strombegrenzung, Überstrom, Übertemperatur, Unterspannung, Überspannung, Spannungstransienten, Kurzschluss der Motorleitung, Verlust des Feedbacksignals |
| Umgebungsbedingungen | |
| Temperatur – Betrieb (min.) | -30 °C |
| Temperatur – Betrieb (max.) | 60 °C |
| Temperatur – Erweitert | +60…+73 °C, Derating: -0.115 A/°C |
| Temperatur – Lagerung (min.) | -40 °C |
| Temperatur – Lagerung (max.) | 85 °C |
| Luftfeuchtigkeit (nicht kondensierend) (min.) | 5 % |
| Luftfeuchtigkeit (nicht kondensierend) (max.) | 90 % |
| Mechanische Daten | |
| Gewicht | 17 g |
| Abmessung (Länge) | 53.8 mm |
| Abmessung (Breite) | 38.8 mm |
| Abmessung (Höhe) | 11.1 mm |
| Befestigung | steckbar in Buchsenleiste RM 1.27 mm, Befestigungsbohrungen für Schrauben M2.5 |
| Software | |
| Installationsprogramm | EPOS Setup |
| Grafische Benutzeroberfläche | EPOS Studio |
| Betriebssystem | Windows 10, 8, 7 |
| Windows-DLL für PC | 32-/64-bit |
| PC Master | IXXAT, Vector, National Instruments, Kvaser |
| Programmierbeispiele | MS Visual C#, MS Visual C++, MS Visual Basic, MS Visual Basic.NET, Borland C++, Borland Delphi, NI LabView, NI LabWindows/CVI |
| Linux Shared Object Library | X86 32-/64-bit, ARMv6/v7/v8 32-bit, ARMv8 64-bit |
| CAN Interfaces | IXXAT, Kvaser |
| Programmierbeispiel | C++ |
| Funktionen | |
| CANopen Profile Position Mode | Ja |
| CANopen Profile Velocity Mode | Ja |
| CANopen Homing Mode | Ja |
| CANopen Cyclic Synchronuous Position | Ja |
| CANopen Cyclic Synchronuous Velocity | Ja |
| CANopen Cyclic Synchronuous Torque | Ja |
| Analog Set Value Commands | Ja |
| Position Control Feed Forward | Ja |
| Velocity Control Feed Forward | Ja |
| Dual loop position and Velocity Control | Ja |
| Position Marker / Touch Probe | Ja |
| Quickstop | Ja |
| Enable | Ja |
| Control of holding brakes | Ja |
| STO (Safe Torque Off) | ja (nicht zertifiziert) |
| Advanced automatic control settings | Ja |
Beschreibung
Das EPOS4 Module 24/1.5 ist ein dynamisches OEM Positioniersteuerungs-Modul für die Integration in Kundensysteme. Abgestimmt auf bürstenbehaftete DC-Motoren mit Encoder und bürstenlose EC-Motoren (BLDC) mit Hallsensoren und Encoder bis 36 Watt / 108 Watt.Downloads
Software/Firmware
-
English
- EPOS IDX Setup Release Notes (english, PDF 581 KB) Version Mai 2022
- EPOS Command Library Documentation (english, PDF 5 MB) Version July 2023
- EPOS Windows 32-Bit and 64-Bit DLL (english, ZIP 97 MB) Version 6.8.1.0
- EPOS .Net Library (english, ZIP 32 MB) Version 6.8.1.0
- EPOS LabVIEW VI’s for PC (english, ZIP 19 MB) Version 6.8.1.0
- EPOS Linux Library (ARM/Intel 32/64-Bit) (english, ZIP 7 MB) Version 6.8.1.0
- Setup EPOS, IDX - Studio 3.7 (ZIP -1 bytes) Version 36
CAD-Dateien (DXF, STP,....)
Katalogseiten
Handbücher
-
English
- EPOS4 Feature Chart (english, PDF 1 MB) Version July 2023
- EPOS4 Firmware Specification (english, PDF 20 MB) Version April 2022
- EPOS4 Communication Guide (english, PDF 5 MB) Version March 2021
- EPOS4 Module-Compact 24/1.5 Hardware Reference (english, PDF 8 MB) Version July 2023
- EPOS4 EtherCAT Card Hardware Reference (english, PDF 3 MB) Version March 2021
- EPOS4 Application Notes Collection (english, PDF 29 MB) Version March 2021
- EPOS4 Firmware Version Readme (english, PDF 545 KB) Version April 2021
- EPOS4 ESI File (english, ZIP 972 KB) Version 0170h
