Spezifikationen
| Produkt |
| Gewicht |
70 g |
| Motor |
| DC-Motoren bis |
750 W |
| EC-Motoren bis |
750 W |
| Sensor |
| kein Sensor (DC-Motoren) |
Ja |
| Digitaler Inkremental-Encoder (2-Kanal, single ended) |
Ja |
| Digitaler Inkremental-Encoder (2-Kanal, differentiell) |
Ja |
| Digitaler Inkremental-Encoder (3-Kanal, differentiell) |
Ja |
| Digitale Hall-Sensoren (EC-Motoren) |
Ja |
| SSI Absolut Encoder |
Ja |
| Analoger Inkremental-Encoder (2-Kanal, differentiell) |
Ja |
| Betriebsarten |
| Stromregler |
Ja (Drehmoment) |
| Drehzahlregler |
Ja |
| Positionsregler |
Ja |
| Elektrische Daten |
| Betriebsspannung Vcc (min.) |
10 V |
| Betriebsspannung Vcc (max.) |
50 V |
| Logikversorgung Vc (min) |
10 V |
| Logikversorgung Vc (max.) |
50 V |
| Max. Ausgangsspannung (Faktor * Vcc) |
0.9 |
| Max. Ausgangsstrom Imax |
30 A |
| Max. Dauer des max. Ausgangsstroms Imax |
60 s |
| Ausgangsstrom dauernd Icont |
15 A |
| Taktfrequenz der Endstufe |
50 kHz |
| Abtastfreuquenz PI Stromregler |
25 kHz |
| Abtastfreuquenz PI Drehzahlregler |
2.5 kHz |
| Abtastfreuquenz PID Positionsregler |
2.5 kHz |
| Max. Wirkungsgrad |
98 % |
| Max. Drehzahl (DC-Motoren) |
100000 min-1 |
| Max. Drehzahl (1 Polpaar) Blockkommutierung |
100000 min-1 |
| Max. Drehzahl (1 Polpaar) Sinuskommutierung |
50000 min-1 |
| Interne Motordrossel pro Phase |
2.2 µH |
| Eingänge |
| Hall-Sensor-Signale |
H1, H2, H3 |
| Encoder-Signale |
A, A\, B, B\, I, I\ |
| Max. Encoder Eingangsfrequenz |
6.2 MHz |
| Sensor-Signale |
A, A\, B, B\, I, I\, Clock, Clock\, Data, Data\ |
| Digitale Eingänge |
8 |
| Funktionen der digitalen Eingänge |
Endschalter, Referenzschalter, General Purpose, Touch Probe |
| Analoge Eingänge |
2 |
| Auflösung, Bereich, Schaltung |
12-bit, -10…+10V, differentiell |
| Funktionen der Eingänge |
General Purpose, Set Value Current, Set Value Velocity |
| Ausgänge |
| Digitale Ausgänge |
3 |
| Funktionen der digitalen Ausgänge |
Haltebremse, General Purpose |
| Analoge Ausgänge |
2 |
| Auflösung, Bereich |
12-bit, -4…+4V |
| Funktionen der analogen Ausgänge |
General Purpose |
| Spannungsausgänge |
| Hall-Sensor-Versorgungsspannung |
siehe "Sensor-Versorgungsspannung" |
| Encoder-Versorgungsspannung |
siehe "Sensor-Versorgungsspannung" |
| Sensor-Versorgungsspannung |
+5 VDC, max. 100 mA |
| Hilfs-Ausgangsspannung |
+5 VDC, max. 145 mA |
| Schnittstellen |
| RS232 |
Ja |
| USB (Full Speed) |
Ja |
| CAN |
Ja |
| CANopen |
Slave |
| CANopen application layer |
CiA 301 |
| CANopen frameworks |
CiA 305 |
| CANopen profiles motion control |
CiA 402 |
| Gateway Funktion RS232 zu CAN |
Ja |
| Gateway Funktion USB zu CAN |
Ja |
| EtherCAT |
IEC 61158 Type 12 Slave (optional) |
| CoE (CAN application layer over EtherCAT) |
CiA 402 |
| FoE (File transfer over EtherCAT) |
Ja |
| Distributed Clocks Support |
Ja |
| Variables PDO-Mapping |
Ja |
| Anzeige |
| Statusanzeige Bereit |
grüne LED |
| Statusanzeige Fehler |
rote LED |
| Schutzfunktion |
| Schutzfunktionen |
Strombegrenzung, Überstrom, Übertemperatur, Unterspannung, Überspannung, Spannungstransienten, Kurzschluss der Motorleitung, Verlust des Feedbacksignals |
| Umgebungsbedingungen |
| Temperatur – Betrieb (min.) |
-30 °C |
| Temperatur – Betrieb (max.) |
25 °C |
| Temperatur – Erweitert |
+25…+77 °C, Derating: -0.288 A/°C |
| Temperatur – Lagerung (min.) |
-40 °C |
| Temperatur – Lagerung (max.) |
85 °C |
| Luftfeuchtigkeit (nicht kondensierend) (min.) |
5 % |
| Luftfeuchtigkeit (nicht kondensierend) (max.) |
90 % |
| Mechanische Daten |
| Gewicht |
70 g |
| Abmessung (Länge) |
59.5 mm |
| Abmessung (Breite) |
62 mm |
| Abmessung (Höhe) |
16.4 mm |
| Befestigung |
steckbar in Buchsenleiste RM 2.54 mm, Befestigungsbohrungen für Schrauben M3 |
| Software |
| Installationsprogramm |
EPOS Setup |
| Grafische Benutzeroberfläche |
EPOS Studio |
| Betriebssystem |
Windows 11, 10 |
| Windows-DLL für PC |
32-/64-bit |
| PC Master |
IXXAT, Vector, National Instruments, Kvaser |
| Programmierbeispiele |
MS Visual C#, MS Visual C++, MS Visual Basic, MS Visual Basic.NET, Borland C++, Borland Delphi, NI LabView, NI LabWindows/CVI |
| Linux Shared Object Library |
X86 32-/64-bit, ARMv6/v7/v8 32-bit, ARMv8 64-bit |
| CAN Interfaces |
IXXAT, Kvaser |
| Programmierbeispiel |
C++ |
| Funktionen |
| CANopen Profile Position Mode |
Ja |
| CANopen Profile Velocity Mode |
Ja |
| CANopen Homing Mode |
Ja |
| CANopen Cyclic Synchronuous Position |
Ja |
| CANopen Cyclic Synchronuous Velocity |
Ja |
| CANopen Cyclic Synchronuous Torque |
Ja |
| Analog Set Value Commands |
Ja |
| Position Control Feed Forward |
Ja |
| Velocity Control Feed Forward |
Ja |
| Dual loop position and Velocity Control |
Ja |
| Position Marker / Touch Probe |
Ja |
| Quickstop |
Ja |
| Enable |
Ja |
| Control of holding brakes |
Ja |
| STO (Safe Torque Off) |
ja (nicht zertifiziert) |
| Advanced automatic control settings |
Ja |
Beschreibung

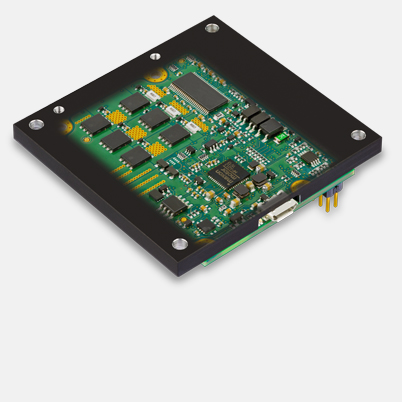

Das EPOS4 Module 50/15 ist ein dynamisches OEM Positioniersteuerungs-Modul für die Integration in Kundensysteme. Abgestimmt auf bürstenbehaftete DC-Motoren mit Encoder und bürstenlose EC-Motoren (BLDC) mit Hallsensoren und Encoder bis 750 Watt Dauerleistung.
