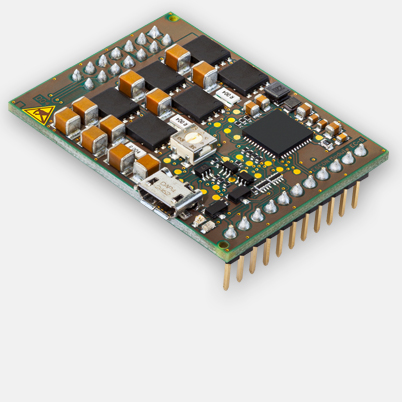

ESCON Module 50/4 EC-S, 4-Q Servokontroller für sensorlose EC-Motoren, 4/12 A, 10-50 VDC

Artikelnummer 446925

ESCON Module 50/4 EC-S, 4-Q Servokontroller für sensorlose EC-Motoren, 4/12 A, 10-50 VDC
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 156.63
5-19 € 146.63
20-49 € 135.57
ab 50 Auf Anfrage

Spezifikationen

Produkt
Gewicht 11 g
Motor
EC-Motoren bis 200 W
Sensor
Sensorlos (EC-Motoren) Ja
Betriebsarten
Drehzahlsteller Ja
Drehzahlregler Ja
Elektrische Daten
Betriebsspannung Vcc (min.) 10 V
Betriebsspannung Vcc (max.) 50 V
Max. Ausgangsspannung (Faktor * Vcc) 0.96
Max. Ausgangsstrom Imax 12 A
Max. Dauer des max. Ausgangsstroms Imax 30 s
Ausgangsstrom dauernd Icont 4 A
Taktfrequenz der Endstufe 53.6 kHz
Abtastfreuquenz PI Drehzahlregler 5.36 kHz
Max. Wirkungsgrad 97 %
Max. Drehzahl (1 Polpaar) Blockkommutierung 120000 min-1
Eingänge
Digitale Eingänge 2
Funktionen der digitalen Eingänge Freigabe, Freigabe CW, Freigabe CCW, Freigabe CW+CCW, Freigabe+Drehrichtung, Stopp, PWM-Sollwert, RC Servo Sollwert, Fixer Sollwert
Analoge Eingänge 2
Auflösung, Bereich, Schaltung 12-bit, -10…+10V, differentiell
Funktionen der Eingänge Sollwert, Strombegrenzung, Offset, Drehzahlrampe
Potentiometer 1
Funktionen der Potentiometer Sollwert, Strombegrenzung, Offset, Drehzahlrampe, Verstärkung, IxR-Faktor
Ausgänge
Digitale Ausgänge 2
Funktionen der digitalen Ausgänge Bereit, Drehzahl-Komperator, Strom-Komperator, Kommutierungs-Frequenz
Analoge Ausgänge 2
Auflösung, Bereich 12-bit, -4…+4V
Funktionen der analogen Ausgänge Strom-Monitor, Drehzahl-Monitor, Temperatur, Fixer Wert
Spannungsausgänge
Hilfs-Ausgangsspannung +5 VDC, max. 110 mA
Schnittstellen
USB (Full Speed) Ja
Anzeige
Statusanzeige Bereit grüne LED
Statusanzeige Fehler rote LED
Schutzfunktion
Schutzfunktionen Strombegrenzung, Anlaufschutz, Überstrom, Übertemperatur, Unterspannung, Überspannung, Spannungstransienten, Kurzschluss der Motorleitung
Umgebungsbedingungen
Temperatur – Betrieb (min.) -30 °C
Temperatur – Betrieb (max.) 45 °C
Temperatur – Erweitert +45…+65°C, Derating: -0.2 A/°C
Temperatur – Lagerung (min.) -40 °C
Temperatur – Lagerung (max.) 85 °C
Luftfeuchtigkeit (nicht kondensierend) (min.) 5 %
Luftfeuchtigkeit (nicht kondensierend) (max.) 90 %
Mechanische Daten
Gewicht 11 g
Abmessung (Länge) 43.2 mm
Abmessung (Breite) 31.8 mm
Abmessung (Höhe) 12.7 mm
Befestigung steckbar in Buchsenleiste RM 2.54 mm
Software
Installationsprogramm ESCON Setup
Grafische Benutzeroberfläche ESCON Studio
Betriebssystem Windows 10, 8, 7, Windows XP SP3

Beschreibung

Das ESCON Module 50/4 EC-S ist ein kompakter, leistungsstarker 4-Quadranten PWM OEM Servokontroller zur effizienten Ansteuerung von permanentmagneterregten bürstenlosen, sensorlosen EC-Motoren ohne Hallsensoren bis ca. 200 Watt.
