        EMPFOHLENES PRODUKT
        Rasch verfügbar!Unsere empfohlenen Produkte sind innerhalb von 2 – 11 Arbeitstagen versandbereit.
        X

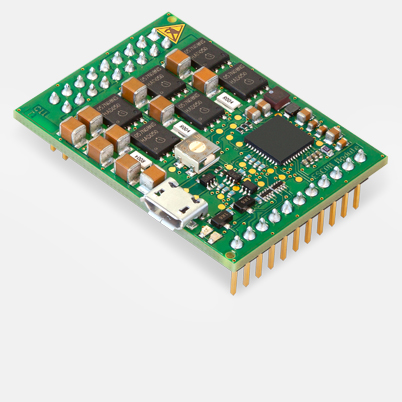

        ESCON Module 50/5, 4-Q Servokontroller für DC/EC-Motoren, 5/15 A, 10-50 VDC

        Artikelnummer 438725

        ESCON Module 50/5, 4-Q Servokontroller für DC/EC-Motoren, 5/15 A, 10-50 VDC
        Preisstaffeln Anzahl Stückpreis
        Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 189.78
        5-19 € 177.68
        20-49 € 164.31
        ab 50 Auf Anfrage

        Spezifikationen

        Produkt
        Gewicht 12 g
        Motor
        DC-Motoren bis 250 W
        EC-Motoren bis 250 W
        Sensor
        kein Sensor (DC-Motoren) Ja
        DC-Tacho (DC-Motoren) Ja
        Digitaler Inkremental-Encoder (2-Kanal, single ended) Ja
        Digitaler Inkremental-Encoder (2-Kanal, differentiell) Ja
        Digitaler Inkremental-Encoder (3-Kanal, differentiell) Ja
        Digitale Hall-Sensoren (EC-Motoren) Ja
        Betriebsarten
        Stromregler Ja
        Drehzahlsteller Ja
        Drehzahlregler Ja
        Elektrische Daten
        Betriebsspannung Vcc (min.) 10 V
        Betriebsspannung Vcc (max.) 50 V
        Max. Ausgangsspannung (Faktor * Vcc) 0.98
        Max. Ausgangsstrom Imax 15 A
        Max. Dauer des max. Ausgangsstroms Imax 20 s
        Ausgangsstrom dauernd Icont 5 A
        Taktfrequenz der Endstufe 53.6 kHz
        Abtastfreuquenz PI Stromregler 53.6 kHz
        Abtastfreuquenz PI Drehzahlregler 5.36 kHz
        Max. Wirkungsgrad 98 %
        Max. Drehzahl (DC-Motoren) 150000 min-1
        Max. Drehzahl (1 Polpaar) Blockkommutierung 150000 min-1
        Eingänge
        Hall-Sensor-Signale H1, H2, H3
        Encoder-Signale A, A, B, B\
        Max. Encoder Eingangsfrequenz 1 MHz
        Digitale Eingänge 2
        Funktionen der digitalen Eingänge Freigabe, Freigabe CW, Freigabe CCW, Freigabe CW+CCW, Freigabe+Drehrichtung, Stopp, PWM-Sollwert, RC Servo Sollwert, Fixer Sollwert
        Analoge Eingänge 2
        Auflösung, Bereich, Schaltung 12-bit, -10…+10V, differentiell
        Funktionen der Eingänge Sollwert, Strombegrenzung, Offset, Drehzahlrampe
        Potentiometer 1
        Funktionen der Potentiometer Sollwert, Strombegrenzung, Offset, Drehzahlrampe, Verstärkung, IxR-Faktor
        Ausgänge
        Digitale Ausgänge 2
        Funktionen der digitalen Ausgänge Bereit, Drehzahl-Komperator, Strom-Komperator, Kommutierungs-Frequenz
        Analoge Ausgänge 2
        Auflösung, Bereich 12-bit, -4…+4V
        Funktionen der analogen Ausgänge Strom-Monitor, Drehzahl-Monitor, Temperatur, Fixer Wert
        Spannungsausgänge
        Hall-Sensor-Versorgungsspannung +5 VDC, max. 30 mA
        Encoder-Versorgungsspannung +5 VDC, max. 70 mA
        Hilfs-Ausgangsspannung +5 VDC, max. 10 mA
        Schnittstellen
        USB (Full Speed) Ja
        Anzeige
        Statusanzeige Bereit grüne LED
        Statusanzeige Fehler rote LED
        Schutzfunktion
        Schutzfunktionen Strombegrenzung, Überstrom, Übertemperatur, Unterspannung, Überspannung, Spannungstransienten, Kurzschluss der Motorleitung
        Umgebungsbedingungen
        Temperatur – Betrieb (min.) -30 °C
        Temperatur – Betrieb (max.) 45 °C
        Temperatur – Erweitert +45…+75°C, Derating: -0.167 A/°C
        Temperatur – Lagerung (min.) -40 °C
        Temperatur – Lagerung (max.) 85 °C
        Luftfeuchtigkeit (nicht kondensierend) (min.) 5 %
        Luftfeuchtigkeit (nicht kondensierend) (max.) 90 %
        Mechanische Daten
        Gewicht 12 g
        Abmessung (Länge) 43.2 mm
        Abmessung (Breite) 31.8 mm
        Abmessung (Höhe) 12.7 mm
        Befestigung steckbar in Buchsenleiste RM 2.54 mm
        Software
        Installationsprogramm ESCON Setup
        Grafische Benutzeroberfläche ESCON Studio
        Betriebssystem Windows 10, 8, 7, Windows XP SP3

        Beschreibung

        Das ESCON Module 50/5 ist ein kompaktes, leistungsstarkes 4-Quadranten PWM-Servokontroller-Modul zur effizienten Ansteuerung von bürstenbehafteten DC-Motoren und bürstenlosen EC-Motoren bis ca. 250 Watt.
