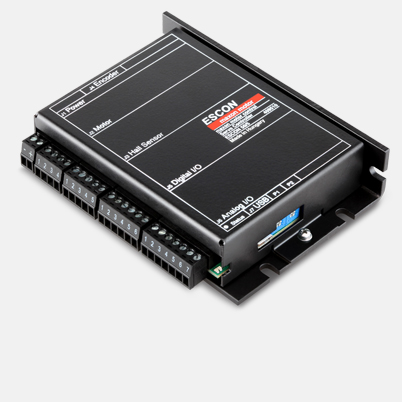

ESCON 50/5, 4-Q Servokontroller für DC/EC-Motoren, 5/15 A, 10 - 50 VDC

Artikelnummer 409510

ESCON 50/5, 4-Q Servokontroller für DC/EC-Motoren, 5/15 A, 10 - 50 VDC
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 283.99
5-19 € 265.78
20-49 € 245.78
ab 50 Auf Anfrage

Spezifikationen

Produkt
Gewicht 204 g
Motor
DC-Motoren bis 250 W
EC-Motoren bis 250 W
Sensor
kein Sensor (DC-Motoren) Ja
DC-Tacho (DC-Motoren) Ja
Digitaler Inkremental-Encoder (2-Kanal, single ended) Ja
Digitaler Inkremental-Encoder (2-Kanal, differentiell) Ja
Digitaler Inkremental-Encoder (3-Kanal, differentiell) Ja
Digitale Hall-Sensoren (EC-Motoren) Ja
Betriebsarten
Stromregler Ja
Drehzahlsteller Ja
Drehzahlregler Ja
Elektrische Daten
Betriebsspannung Vcc (min.) 10 V
Betriebsspannung Vcc (max.) 50 V
Max. Ausgangsspannung (Faktor * Vcc) 0.98
Max. Ausgangsstrom Imax 15 A
Max. Dauer des max. Ausgangsstroms Imax 20 s
Ausgangsstrom dauernd Icont 5 A
Taktfrequenz der Endstufe 53.6 kHz
Abtastfreuquenz PI Stromregler 53.6 kHz
Abtastfreuquenz PI Drehzahlregler 5.36 kHz
Max. Wirkungsgrad 95 %
Max. Drehzahl (DC-Motoren) 150000 min-1
Max. Drehzahl (1 Polpaar) Blockkommutierung 150000 min-1
Interne Motordrossel pro Phase 30 µH
Eingänge
Hall-Sensor-Signale H1, H2, H3
Encoder-Signale A, A, B, B\
Max. Encoder Eingangsfrequenz 1 MHz
Digitale Eingänge 2
Funktionen der digitalen Eingänge Freigabe, Freigabe CW, Freigabe CCW, Freigabe CW+CCW, Freigabe+Drehrichtung, Stopp, PWM-Sollwert, RC Servo Sollwert, Fixer Sollwert
Analoge Eingänge 2
Auflösung, Bereich, Schaltung 12-bit, -10…+10V, differentiell
Funktionen der Eingänge Sollwert, Strombegrenzung, Offset, Drehzahlrampe
Potentiometer 2
Funktionen der Potentiometer Sollwert, Strombegrenzung, Offset, Drehzahlrampe, Verstärkung, IxR-Faktor
Ausgänge
Digitale Ausgänge 2
Funktionen der digitalen Ausgänge Bereit, Drehzahl-Komperator, Strom-Komperator, Kommutierungs-Frequenz
Analoge Ausgänge 2
Auflösung, Bereich 12-bit, -4…+4V
Funktionen der analogen Ausgänge Strom-Monitor, Drehzahl-Monitor, Temperatur, Fixer Wert
Spannungsausgänge
Hall-Sensor-Versorgungsspannung +5 VDC, max. 30 mA
Encoder-Versorgungsspannung +5 VDC, max. 70 mA
Hilfs-Ausgangsspannung +5 VDC, max. 10 mA
Schnittstellen
USB (Full Speed) Ja
Anzeige
Statusanzeige Bereit grüne LED
Statusanzeige Fehler rote LED
Schutzfunktion
Schutzfunktionen Strombegrenzung, Überstrom, Übertemperatur, Unterspannung, Überspannung, Spannungstransienten, Kurzschluss der Motorleitung
Umgebungsbedingungen
Temperatur – Betrieb (min.) -30 °C
Temperatur – Betrieb (max.) 45 °C
Temperatur – Erweitert +45…+85°C, Derating: -0.125 A/°C
Temperatur – Lagerung (min.) -40 °C
Temperatur – Lagerung (max.) 85 °C
Luftfeuchtigkeit (nicht kondensierend) (min.) 5 %
Luftfeuchtigkeit (nicht kondensierend) (max.) 90 %
Mechanische Daten
Gewicht 204 g
Abmessung (Länge) 115 mm
Abmessung (Breite) 75.5 mm
Abmessung (Höhe) 24 mm
Befestigung Befestigungsbohrungen für Schrauben M4
Software
Installationsprogramm ESCON Setup
Grafische Benutzeroberfläche ESCON Studio
Betriebssystem Windows 10, 8, 7, Windows XP SP3

Beschreibung

Der ESCON 50/5 ist ein kompakter, leistungsstarker 4-Quadranten PWM-Servokontroller zur effizienten Ansteuerung von bürstenbehafteten DC-Motoren und bürstenlosen EC-Motoren bis ca. 250 Watt.
