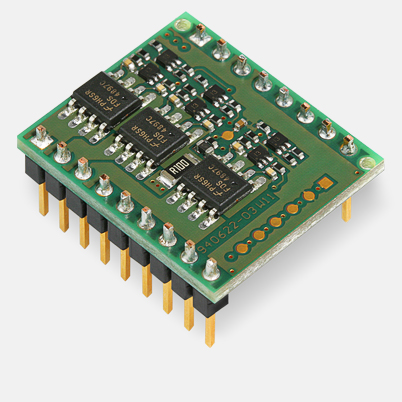

DEC Module 24/2, digitaler 1-Q-EC Verstärker 24 V / 2 A, Drehzahlregelung, OEM-Modul

Artikelnummer 367661

Preisstaffeln	Anzahl	Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten	1-4	€ 45.26
	5-19	€ 42.42
	20-49	€ 39.16
	ab 50	Auf Anfrage

Spezifikationen

Produkt
Gewicht	4 g
Motor
EC-Motoren bis	48 W
Sensor
Digitale Hall-Sensoren (EC-Motoren)	Ja
Betriebsarten
Drehzahlsteller	Ja
Drehzahlregler	Ja
Elektrische Daten
Betriebsspannung V_cc (min.)	8 V
Betriebsspannung V_cc (max.)	24 V
Max. Ausgangsspannung (Faktor * V_cc)	1
Max. Ausgangsstrom I_max	3 A
Ausgangsstrom dauernd I_cont	2 A
Taktfrequenz der Endstufe	46.8 kHz
Abtastfreuquenz PI Drehzahlregler	0.25 kHz
Max. Drehzahl (1 Polpaar) Blockkommutierung	80000 min^-1
Interne Motordrossel pro Phase	0 µH
Eingänge
Hall-Sensor-Signale	H1, H2, H3
Digitale Eingänge	4
Funktionen der digitalen Eingänge	Freigabe, Drehrichtung, Drehzahlbereichs-Umschaltung
Analoge Eingänge	2
Auflösung, Bereich, Schaltung	10-bit, 0…+5V, Ground bezogen
Funktionen der Eingänge	Sollwert, Strombegrenzung
Ausgänge
Digitale Ausgänge	1
Funktionen der digitalen Ausgänge	Bereit
Spannungsausgänge
Hall-Sensor-Versorgungsspannung	+5 VDC, max. 35 mA
Schutzfunktion
Schutzfunktionen	Strombegrenzung, Blockierschutz, Übertemperatur, Unterspannung, Überspannung, Spannungstransienten, Kurzschluss der Motorleitung
Umgebungsbedingungen
Temperatur – Betrieb (min.)	-10 °C
Temperatur – Betrieb (max.)	45 °C
Temperatur – Lagerung (min.)	-40 °C
Temperatur – Lagerung (max.)	85 °C
Luftfeuchtigkeit (nicht kondensierend) (min.)	20 %
Luftfeuchtigkeit (nicht kondensierend) (max.)	80 %
Mechanische Daten
Gewicht	4 g
Abmessung (Länge)	24.2 mm
Abmessung (Breite)	20.38 mm
Abmessung (Höhe)	12.7 mm
Befestigung	steckbar in Buchsenleiste RM 2.54 mm

DEC Module 24/2 1-Quadrant-Verstärker Modul zur Ansteuerung von EC-Motoren mit Hall-Sensoren bis zu einer maximalen Leistung von 48 Watt.
