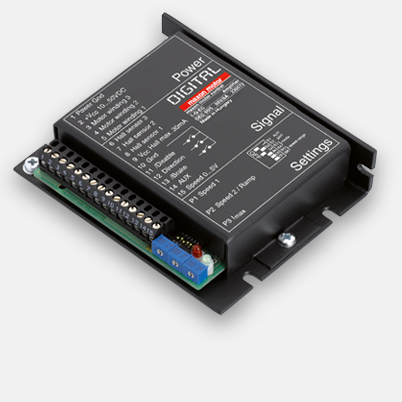

DEC 50/5, digitaler 1-Q-EC Verstärker 50 V / 5A, Drehzahlregelung

Artikelnummer 230572

DEC 50/5, digitaler 1-Q-EC Verstärker 50 V / 5A, Drehzahlregelung
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 285.47
5-19 € 267.15
20-49 € 247.15
ab 50 Auf Anfrage

NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.

Spezifikationen

Produkt
Gewicht 155 g
Motor
EC-Motoren bis 250 W
Sensor
Digitale Hall-Sensoren (EC-Motoren) Ja
Betriebsarten
Stromregler Ja
Drehzahlsteller Ja
Drehzahlregler Ja
Elektrische Daten
Betriebsspannung Vcc (min.) 10 V
Betriebsspannung Vcc (max.) 50 V
Max. Ausgangsspannung (Faktor * Vcc) 0.95
Max. Ausgangsstrom Imax 10 A
Ausgangsstrom dauernd Icont 5 A
Taktfrequenz der Endstufe 39 kHz
Abtastfreuquenz PI Drehzahlregler 0.16 kHz
Max. Drehzahl (1 Polpaar) Blockkommutierung 120000 min-1
Interne Motordrossel pro Phase 0 µH
Eingänge
Hall-Sensor-Signale H1, H2, H3
Digitale Eingänge 4
Funktionen der digitalen Eingänge Freigabe, Drehrichtung, Bremsfunktion, Fixer Sollwert
Analoge Eingänge 1
Auflösung, Bereich, Schaltung 10-bit, 0…+5V, Ground bezogen
Funktionen der Eingänge Sollwert
Potentiometer 3
Funktionen der Potentiometer Sollwert1, Sollwert2/Rampe, Strombegrenzung
DIP-Schalter 6
Funktionen der DIP-Schalter Betriebsart, Drehzahlbereichs-Umschaltung, Regelverstärkung, Konfiguration
Spannungsausgänge
Hall-Sensor-Versorgungsspannung +7…12 VDC, max. 30 mA
Hilfs-Ausgangsspannung + 5 VDC, Ro=220 Ohm
Anzeige
Statusanzeige Bereit grüne LED
Statusanzeige Fehler rote LED
Schutzfunktion
Schutzfunktionen Strombegrenzung, Blockierschutz, Übertemperatur, Spannungstransienten, Kurzschluss der Motorleitung
Umgebungsbedingungen
Temperatur – Betrieb (min.) -10 °C
Temperatur – Betrieb (max.) 45 °C
Temperatur – Lagerung (min.) -40 °C
Temperatur – Lagerung (max.) 85 °C
Luftfeuchtigkeit (nicht kondensierend) (min.) 20 %
Luftfeuchtigkeit (nicht kondensierend) (max.) 80 %
Mechanische Daten
Gewicht 155 g
Abmessung (Länge) 95 mm
Abmessung (Breite) 75 mm
Abmessung (Höhe) 24 mm
Befestigung Befestigungsbohrungen für Schrauben M3

Beschreibung

Der DEC 50/5 (Digital EC Controller) ist ein 1-Quadrant-Verstärker zur Ansteuerung von EC-Motoren mit Hall-Sensoren bis zu einer maximalen Leistung von 250 Watt.
