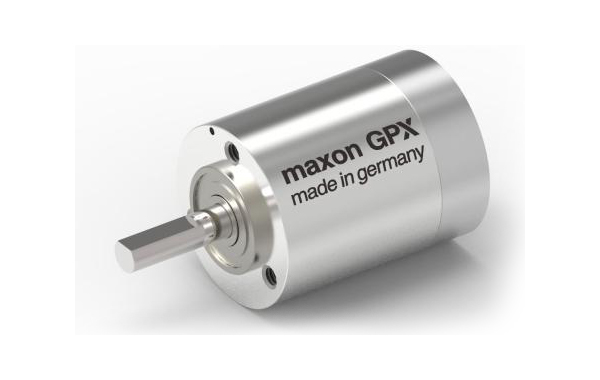

Planetengetriebe GPX 22 Ø22 mm, 1-stufig
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 96.94* |
| 5-19 | € 79.16* | |
| 20-49 | € 66.52* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

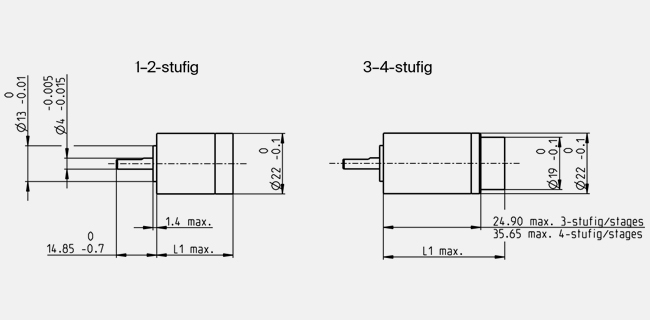

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GPX |
| Aussendurchmesser | 22 mm |
| Bauart | Standardversion |
| Getriebedaten | |
| Untersetzung | 6.6 : 1 |
| Untersetzung absolut | 66/10 |
| Stufenzahl | 1 |
| Max. Dauerdrehmoment | 0.5 Nm |
| Kurzzeitig zulässiges Drehmoment | 0.6 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 90 % |
| Mittleres Getriebespiel unbelastet | 0.85 ° |
| Massenträgheitsmoment | 0.5908 gcm² |
| Getriebelänge (L1) | 19.9 mm |
| Max. übertragbare Leistung (dauernd) | 24 W |
| Max. übertragbare Leistung (kurz) | 30 W |
| Technische Daten | |
| Abtriebswellenlagerung | Kugellager |
| Radialspiel | max. 0.2 mm, 5 mm ab Flansch |
| Axialspiel | 0 - 0.2 mm |
| Max. radiale Belastung | 65 N, 10 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 40 N |
| Max. axiale Aufpresskraft | 100 N |
| Max. Eingangsdrehzahl dauernd | 8000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 10000 min-1 |
| Empfohlener Temperaturbereich | -40...+100 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 45 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon GPX-Getriebe bestechen durch höchste Leistungsübertragung bei sehr kurzer Bauform. Die modulare Bauweise bildet die Basis für eine kundenspezifische Lösung. Die Verwendung von Metall-Bauteilen erlaubt den Einsatz in unterschiedlichsten Anwendungen.Die mechanischen Schnittstellen können konfiguriert werden.
