Kompaktantriebe

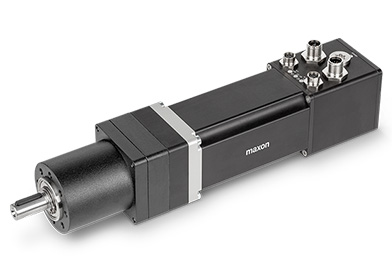

Der kompakte bürstenlose EC-i Motor kombiniert mit einer EPOS4 Positioniersteuerung ergibt ein hochdynamisches, kraftvolles Antriebspaket mit feldorientierter Regelung (FOC), hohem Wirkungsgrad und wartungsfreien Komponenten in einem hochwertigen Industriegehäuse. Die maxon IDX Antriebe eignen sich für den Einsatz über den kompletten Drehzahlbereich (von Stillstand bis max. Drehzahl) und weisen eine äusserst hohe Überlastfähigkeit aus. Der integrierte Sensor (Single-turn) ermöglicht zusammen mit der Positioniersteuerung eine Absolutpositionierung.
Ein wartungsfreier Positionierantrieb mit bewährten Komponenten.

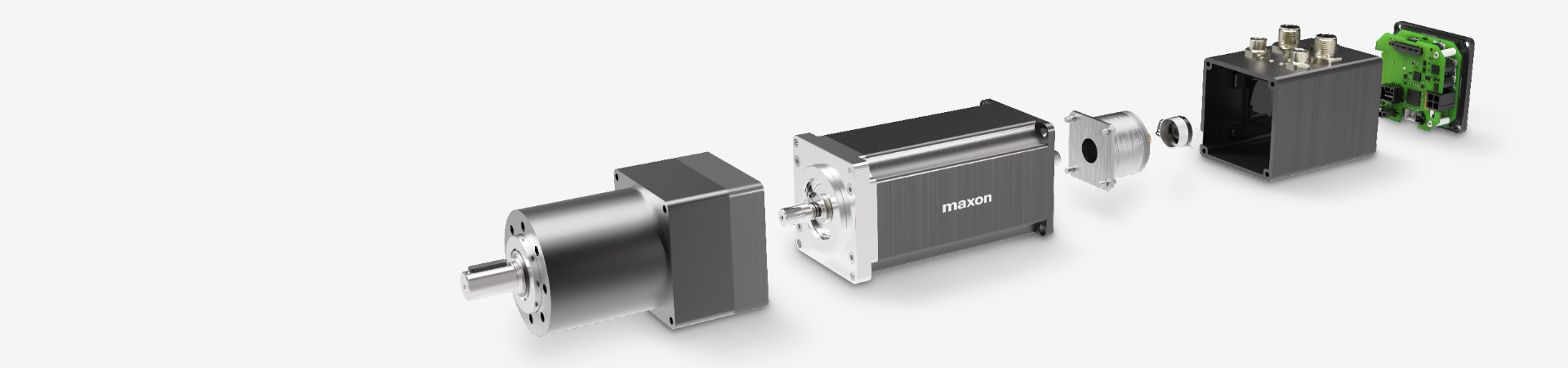

Aufbau des Antriebs

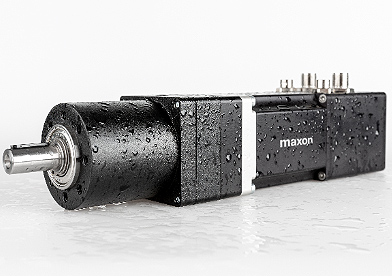

Dieser Antrieb mit Eisenkernwicklung ist mit Positioniersteuerung und Temperatursensor auf der Wicklung erhältlich. Der Motor-/Drehzahlregler ist für diesen Antrieb als integrierte Version (direkt im Antrieb eingebaut) erhältlich. Der Motor kann auch so konfiguriert werden, dass er über eine externe Motorsteuerung betrieben werden kann. Die hochwertige Ausführung hat die Schutzart IP 65, lediglich die Abtriebswelle muss bauseits abgedichtet werden. Der Motor zeichnet sich durch ein hohes maximales Dauerdrehmoment, einen hervorragenden Wirkungsgrad und eine unübertroffene Lebensdauer aus.
Technische Daten
- Grösse: 56/70 mm
- Nenndrehzahl: 2424 to 6000 rpm
- Max. Drehmoment: 775 to 8602 mNm
- Nennmoment: 393 to 3167 mNm
- Nennspannung: 24/48/60 VDC
- +VCC: 12 to 60 VDC
ctrlX AUTOMATION stellt die ideale Plattform dar, um das bestehende Antriebsportfolio von Bosch Rexroth mit Präzisionsantrieben von maxon zu ergänzen. Kunden erhalten die Möglichkeit, maxon Antriebe in ihre Systeme zu integrieren und eine maßgeschneiderte Antriebslösung zu erhalten, die ihren Anforderungen entspricht.
